Опалубка для бетона и её расчет

Когда вы устраиваете фундамент для стен, и верхней поверхности бетона отводится место ниже законченного нуль-уровня, то требуемая граница бетона образуется посредством боковых сторон траншеи. Они служат и щитами, и опалубкой. Верхняя поверхность бетона выравнивается по уровню при помощи простой расстановки колышков из дерева на дне траншеи. Колышки выступают на величину равную толщине бетона; отстают друг от друга не более чем на 1 м 50 см; располагаются вдоль центральной оси фундамента; выравниваются строительным уровнем, правилом или нивелиром Коули. Залитый бетон выравнивается по верху колышков. Сложность лишь в том, чтобы дно траншеи было ровным, а выемка грунта оптимальной. Если верхняя часть укладываемого бетона будет «жить» над поверхностью земли, то важной практической задачей является опалубка для бетона (расчёт опалубки). Она станет удерживать бетон и придавать ему форму в процессе затвердения.

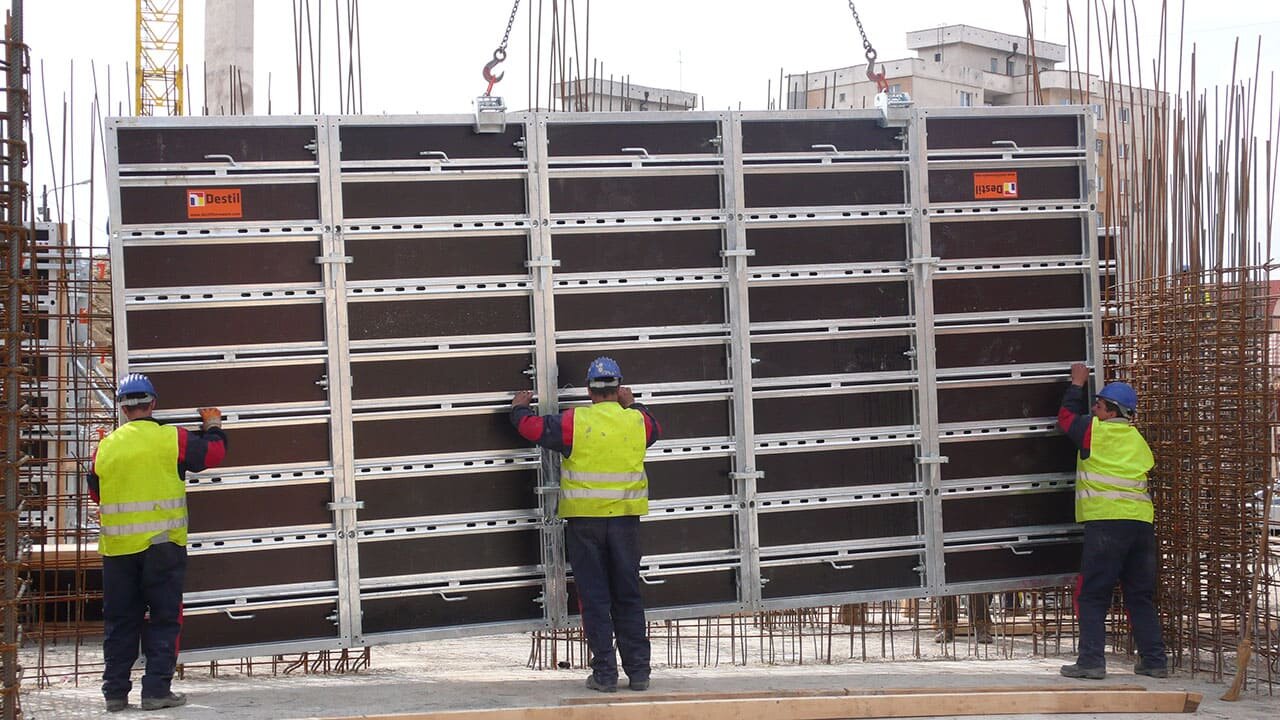

Различные варианты щитов опалубки для бетона

call-my
Дадим цену на 120 ₽/м3 дешевле любого конкурента!

Для начала рассмотрим способы устройства опалубки при разовых бетонных работах. Например, ваша цель – фундамент навеса или бетонная дорожка. Опалубку легко сделать из древесины самому или изготовить на заказ, и не обязательно использовать повторно. Типовую дощатую опалубку скрепляют опалубочными гвоздями с двумя головками или винтами, и после затвердения бетона разбирают. Наличие деревянных угловых креплений поможет выдержать боковое давление влажной смеси, не позволяя опалубке выгибаться наружу или деформироваться. Для слоя бетона менее 10 см достаточно дощечек 10 × 2 см; вертикальных колышков 2×3 см, удерживающих доски; винтов, проходящих в опалубку сквозь колышки. Всю опалубку сооружают так, чтобы её верхний край равнялся высоте застывшего бетона после обработки. Для выравнивания влажного бетона можно использовать рейку с длиной, выступающей на 10 см от обеих сторон опалубки.

Расчет опалубки

Усложним задачу до расчета опалубки перекрытия. Прочности опалубки должно хватить, чтобы не «развалиться» от суммарной (временной + постоянной) нагрузки.

К временным нагрузкам относятся последствия неравномерной укладки бетона, уплотнения смеси, нахождение на опалубке людей и инструмента. К постоянным – вес бетона и арматуры, которым должна противостоять по возможности недеформируемая опалубка. Расчетными величинами являются:

  • b (кН/кв.м) – нагрузка от бетонной смеси и арматуры; b = k × d, где k = 26 – коэф-т средней плотности для нормальных условий (средняя плотность свежей бетонной смеси 25 кН/куб.м, около 100 кг арматуры на куб.м. бетона); d = толщине перекрытия в метрах;
  • g (кН/кв.м) – вес опалубки собственный; например, g = 0,4 или g = 0,15 (только фанера) или g = 0,3 (для поперечных балок с шагом более 50 см) или g = 0,6 (для плит толщиной более 1 м 20 см);
  • р (кН/кв.м); р = 0,2 × b; в рабочей зоне размерами 3 × 3 м величина р лежит в диапазоне 1,5 < р < 5; временная нагрузка вне этой зоны р = 0,75. Когда пролеты поперечных балок около 3 м, нагрузку можно принять такой же, как в рабочей зоне.

Предположим, что для перекрытия 20 см (0,2 м) в жилом доме нужна опалубка из листа фанеры длиной 2,5 м. Тогда b = 26 × 0,2 = 5,2 кН/кв.м. Пусть шаг поперечных балок = 62,5 см, тогда g = 0,3 кН/кв.м. Нагрузка временная р = 0,2 × 5,2 = 1,04 кН/кв.м. С учетом краевых условий значение следует изменить на минимальное, т.е. принять р = 1,5 кН/кв.м.

Итого для расчета опалубки на прочность используется величина Q1 = b + g + р = 5,2 + 0,3 +1,5 = 7,0 кН/кв.м. Для расчета опалубки на деформацию используется нагрузка Q2 = b + g = 5,2 + 0,3 = 5,5 кН/кв.м.

Дальнейший расчет производится для каждого элемента опалубки в такой же последовательности, в какой они воспринимают нагрузку. Т.е. нужно постоянно сравнивать допустимые по статике предельные значения с габаритами помещений и опалубки.

Опалубка должна демонстрировать достойную жесткость, прочность, неизменяемость формы, устойчивость в режимах транспортировка, монтаж и «работа». Для деревянной опалубки предпочтительны пиломатериалы хвойных пород и лиственных не ниже 2-го сорта; с влажностью до 18 % (для поддерживающих элементов до 22 %); доски шириной не более 15 см с местными отклонениями глубиной менее 3 мм в количестве не больше 3 на 1 кв.м; фанера без трещин, заусениц с незначительными местными отклонениями глубиной до 2 мм. Щели в стыках плотно прилегающих элементов опалубки не должны превышать 2 мм.

Трудоемкость создания опалубки достигает 40 % от всех бетонных работ. Вы уже потратили время на качественную опалубку? Безответственно заливать в неё «неправильную» бетонную смесь. Доверьтесь профессионалам, автоматике бетонного завода и сертификатам качества. Монолит-групп предлагает вам быстрое и надежное строительство. Закажите бесплатный звонок на нашем сайте. Будем рады сотрудничеству.
